1 前言

近年来深度学习模型在计算机视觉、自然语言处理、搜索推荐广告等各种领域，不断刷新传统模型性能，并得到了广泛应用。随着移动端设备计算能力的不断提升，移动端AI落地也成为了可能。相比于服务端，移动端模型的优势有：

1. 减轻服务端计算压力，并利用云端一体化实现负载均衡。特别是在双11等大促场景，服务端需要部署很多高性能机器，才能应对用户流量洪峰。平时用户访问又没那么集中，存在巨大的流量不均衡问题。直接将模型部署到移动端，并在置信度较高情况下直接返回结果，而不需要请求服务端，可以大大节省服务端计算资源。同时在大促期间降低置信度阈值，平时又调高，可以充分实现云端一体负载均衡。
2. 实时性好，响应速度快。在feed流推荐和物体实时检测等场景，需要根据用户数据的变化，进行实时计算推理。如果是采用服务端方案，则响应速度得不到保障，且易造成请求过于密集的问题。利用端计算能力，则可以实现实时计算。
3. 稳定性高，可靠性好。在断网或者弱网情况下，请求服务端会出现失败。而采用端计算，则不会出现这种情况。在无人车和自动驾驶等可靠性要求很高的场景下，这一点尤为关键，可以保证在隧道、山区等场景下仍能稳定运行。
4. 安全性高，用户隐私保护好。由于直接在端上做推理，不需要将用户数据传输到服务端，免去了网络通信中用户隐私泄露风险，也规避了服务端隐私泄露问题
   移动端部署深度学习模型也有很大的挑战。主要表现在，移动端等嵌入式设备，在计算能力、存储资源、电池电量等方面均是受限的。故移动端模型必须满足模型尺寸小、计算复杂度低、电池耗电量低、下发更新部署灵活等条件。因此模型压缩和加速就成为了目前移动端AI的一个热门话题。

模型压缩和加速不仅仅可以提升移动端模型性能，在服务端也可以大大加快推理响应速度，并减少服务器资源消耗，大大降低成本。结合移动端AI模型和服务端模型，实现云端一体化，是目前越来越广泛采用的方案。

模型压缩和加速是两个不同的话题，有时候压缩并不一定能带来加速的效果，有时候又是相辅相成的。压缩重点在于减少网络参数量，加速则侧重在降低计算复杂度、提升并行能力等。模型压缩和加速可以从多个角度来优化。总体来看，个人认为主要分为三个层次：

1. 算法层压缩加速。这个维度主要在算法应用层，也是大多数算法工程师的工作范畴。主要包括结构优化（如矩阵分解、分组卷积、小卷积核等）、量化与定点化、模型剪枝、模型蒸馏等。
2. 框架层加速。这个维度主要在算法框架层，比如tf-lite、NCNN、MNN等。主要包括编译优化、缓存优化、稀疏存储和计算、NEON指令应用、算子优化等
3. 硬件层加速。这个维度主要在AI硬件芯片层，目前有GPU、FPGA、ASIC等多种方案，各种TPU、NPU就是ASIC这种方案，通过专门为深度学习进行芯片定制，大大加速模型运行速度。

下面也会分算法层、框架层和硬件层三个方面进行介绍。

2 算法层压缩加速

2.1 结构优化

2.1.1 矩阵分解

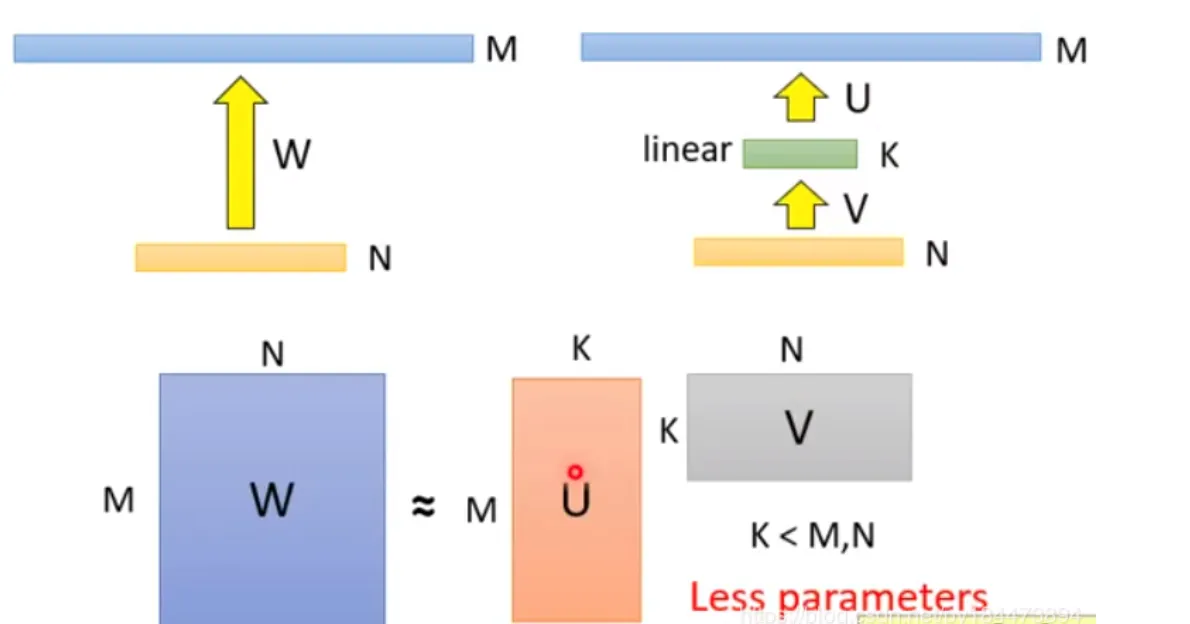

举个例子，将M*N的矩阵分解为M*K + K*N，只要让K<<M 且 K << N，就可以大大降低模型体积。比如在ALBERT的embedding层，就做了矩阵分解的优化。如下图所示

其中M为词表长度，也就是vocab_size，典型值为21128。N为隐层大小，典型值为1024，也就是hidden_size。K为我们设置的低维词嵌入空间，可以设置为128。

1. 分解前：矩阵参数量为 (M * N)
2. 分解后：参数量为 (M*K + K*N)
3. 压缩量：(M * N) / (M*K + K*N), 由于M远大于N，故可近似为 N / k，当N=2014，k=128时，可以压缩8倍
   2.1.2 权值共享

相对于DNN全连接参数量过大的问题，CNN提出了局部感受野和权值共享的概念。在NLP中同样也有类似应用的场景。比如ALBert中，12层共用同一套参数，包括multi-head self attention和feed-forward，从而使得参数量降低到原来的1/12。这个方案对于模型压缩作用很大，但对于推理加速则收效甚微。因为共享权值并没有带来计算量的减少。

2.1.3 分组卷积

在视觉模型中应用较为广泛，比如shuffleNet，mobileNet等。我们以mobileNet为例。对于常规的M输入通道，N输出通道，dkdk的kernel size的卷积，需要参数量为 MNdkdk。这是因为每个输入通道，都会抽取N种特征（对应输出通道数），不同的输入通道需要不同的kernel来做抽取，然后叠加起来。故M个输入通道，N个输出通道，就需要M*N个kernel了。

mobileNet对常规卷积做了优化，每个输入通道，仅需要一个kernel做特征提取，这叫做depth wise。如此M个通道可得到M个feature map。但我们想要的是N通道输出，怎么办呢？mobileNet采用一个常规11卷积来处理这个连接，从而转化到N个输出通道上。总结下来，mobileNet利用一个dkdk的depth wise卷积和一个1*1的point wise卷积来实现一个常规卷积。

1. 分组前：参数量 (M*N*dk*dk)
2. 分组后：参数量 (M*dk*dk + M*N*1*1)
3. 压缩量：(M*dk*dk + M*N*1*1) / (M*N*dk*dk)，近似为 1/(dk*dk)。dk的常见值为3，也就是3*3卷积，故可缩小约9倍

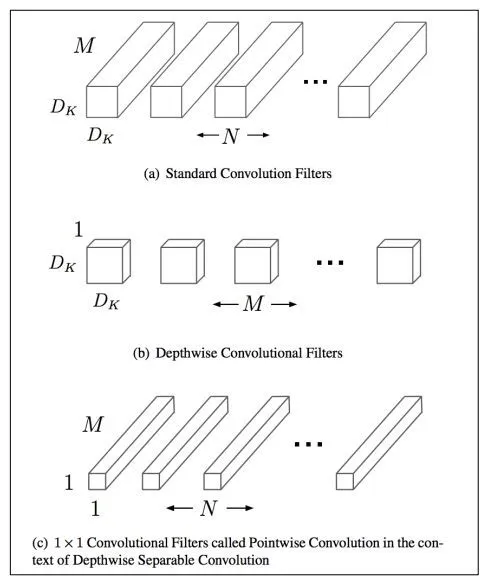

如下图所示：

2.1.4 分解卷积

1. 使用两个串联小卷积核来代替一个大卷积核。InceptionV2中创造性的提出了两个3×3的卷积核代替一个5×5的卷积核。在效果相同的情况下，参数量仅为原先的 3x3x2 / 5×5 = 18/25
2. 使用两个并联的非对称卷积核来代替一个正常卷积核。InceptionV3中将一个7×7的卷积拆分成了一个1×7和一个7×1, 卷积效果相同的情况下，大大减少了参数量，同时还提高了卷积的多样性。

2.1.5 其他

1. 全局平均池化代替全连接层。这个才是大杀器！AlexNet和VGGNet中，全连接层几乎占据了90%的参数量。inceptionV1创造性的使用全局平均池化来代替最后的全连接层，使得其在网络结构更深的情况下（22层，AlexNet仅8层），参数量只有500万，仅为AlexNet的1/12
2. 1×1卷积核的使用。1×1的卷积核可以说是性价比最高的卷积了，没有之一。它在参数量为1的情况下，同样能够提供线性变换，relu激活，输入输出channel变换等功能。VGGNet创造性的提出了1×1的卷积核
3. 使用小卷积核来代替大卷积核。VGGNet全部使用3×3的小卷积核，来代替AlexNet中11×11和5×5等大卷积核。小卷积核虽然参数量较少，但也会带来特征面积捕获过小的问题。inception net认为越往后的卷积层，应该捕获更多更高阶的抽象特征。因此它在靠后的卷积层中使用的5×5等大面积的卷积核的比率较高，而在前面几层卷积中，更多使用的是1×1和3×3的卷积核。
   2.2 量化

2.2.1 伪量化

深度学习模型参数通常是32bit浮点型，我们能否使用16bit，8bit，甚至1bit来存储呢？答案是肯定的。常见的做法是保存模型每一层时，利用低精度来保存每一个网络参数，同时保存拉伸比例scale和零值对应的浮点数zero_point。推理阶段，利用如下公式来网络参数还原为32bit浮点：

这个过程被称为伪量化。

伪量化之所以得名，是因为存储时使用了低精度进行量化，但推理时会还原为正常高精度。为什么推理时不仍然使用低精度呢？这是因为一方面框架层有些算子只支持浮点运算，需要专门实现算子定点化才行。另一方面，高精度推理准确率相对高一些。伪量化可以实现模型压缩，但对模型加速没有多大效果。

2.2.2 聚类与伪量化

一种实现伪量化的方案是，利用k-means等聚类算法，步骤如下：

1. 将大小相近的参数聚在一起，分为一类。
2. 每一类计算参数的平均值，作为它们量化后对应的值。
3. 每一类参数存储时，只存储它们的聚类索引。索引和真实值（也就是类内平均值）保存在另外一张表中
4. 推理时，利用索引和映射表，恢复为真实值。

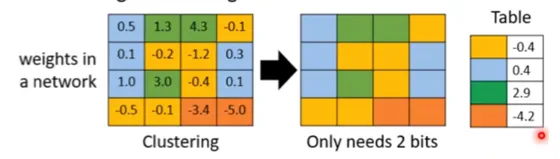

过程如下图所示，

从上可见，当只需要4个类时，我们仅需要2bit就可以实现每个参数的存储了，压缩量达到16倍。推理时通过查找表恢复为浮点值，精度损失可控。结合霍夫曼编码，可进一步优化存储空间。一般来说，当聚类数为N时，我们压缩量为 log(N) / 32。

2.2.3 定点化

与伪量化不同的是，定点化在推理时，不需要还原为浮点数。这需要框架实现算子的定点化运算支持。目前MNN、XNN等移动端AI框架中，均加入了定点化支持。
2.3 剪枝

2.3.1 剪枝流程

剪枝归纳起来就是取其精华去其糟粕。按照剪枝粒度可分为突触剪枝、神经元剪枝、权重矩阵剪枝等。总体思想是，将权重矩阵中不重要的参数设置为0，结合稀疏矩阵来进行存储和计算。通常为了保证performance，需要一小步一小步地进行迭代剪枝。步子大了，容易那个啥的，大家都懂的哈。

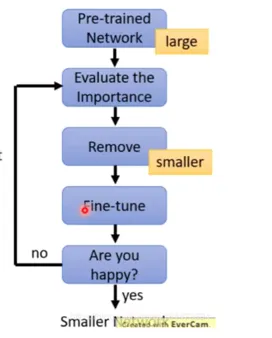

常见迭代剪枝流程如下图所示

1. 训练一个performance较好的大模型。
2. 评估模型中参数的重要性。常用的评估方法是，越接近0的参数越不重要。当然还有其他一些评估方法，这一块也是目前剪枝研究的热点。
3. 将不重要的参数去掉，或者说是设置为0。之后可以通过稀疏矩阵进行存储。比如只存储非零元素的index和value。
4. 训练集上微调，从而使得由于去掉了部分参数导致的performance下降能够尽量调整回来。
5. 验证模型大小和performance是否达到了预期，如果没有，则继续迭代进行。

2.3.2 突触剪枝

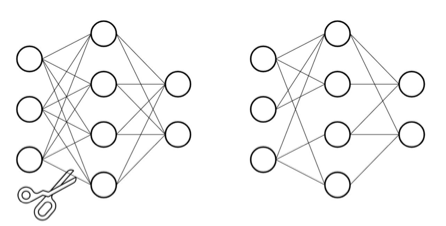

突触剪枝剪掉神经元之间的不重要的连接。对应到权重矩阵中，相当于将某个参数设置为0。常见的做法是，按照数值大小对参数进行排序，将大小排名最后的k%置零即可，k%为压缩率。具体流程可以参考下面的图例：

2.3.3 神经元剪枝

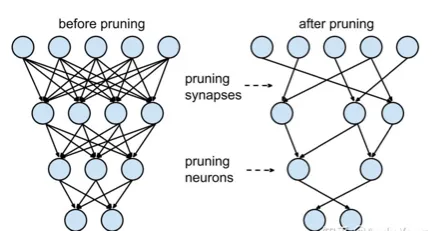

神经元剪枝则直接将某个节点直接去掉。对应到权重矩阵中，相当于某一行和某一列置零。常见做法是，计算神经元对应的一行和一列参数的平方和的根，对神经元进行重要性排序，将大小排名最后的k%置零。具体流程可以参考下面的图例：

2.3.4 权重矩阵剪枝

除了将权重矩阵中某些零散的参数，或者整行整列去掉外，我们能否将整个权重矩阵去掉呢？答案是肯定的，目前也有很多这方面的研究。NeurIPS 2019有篇文章，Are Sixteen Heads Really Better than One?，深入分析了BERT多头机制中每个头到底有多大用，结果发现很多头其实没啥卵用。他在要去掉的head上，加入mask，来做每个头的重要性分析。

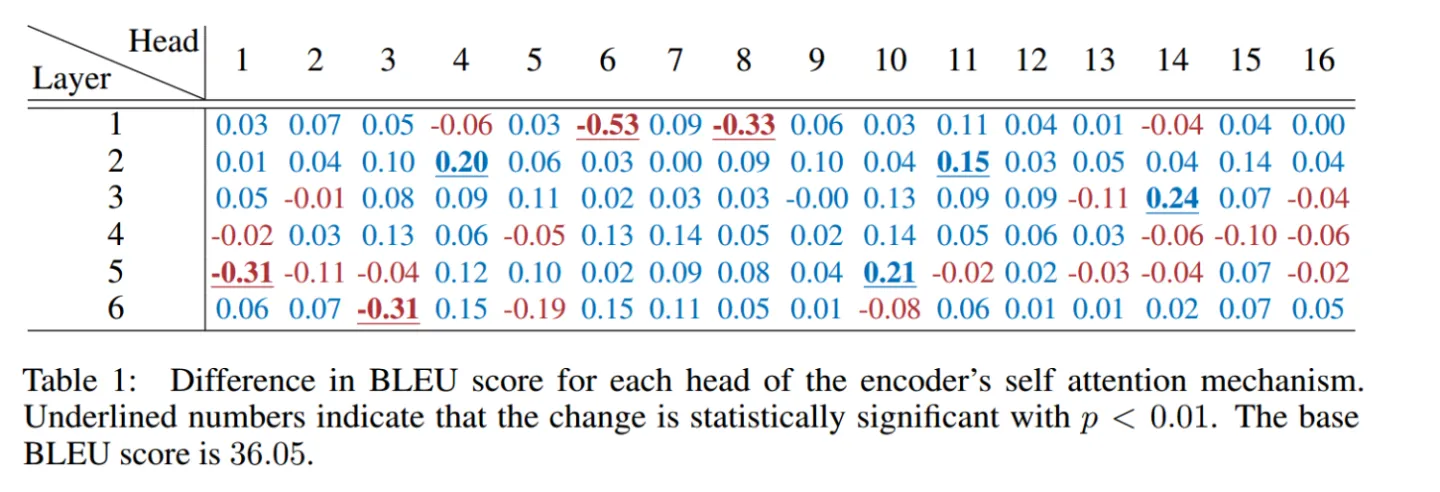

作者先分析了单独去掉每层每个头，WMT任务上BLEU的改变。发现，大多数head去掉后，对整体影响不大。如下图所示

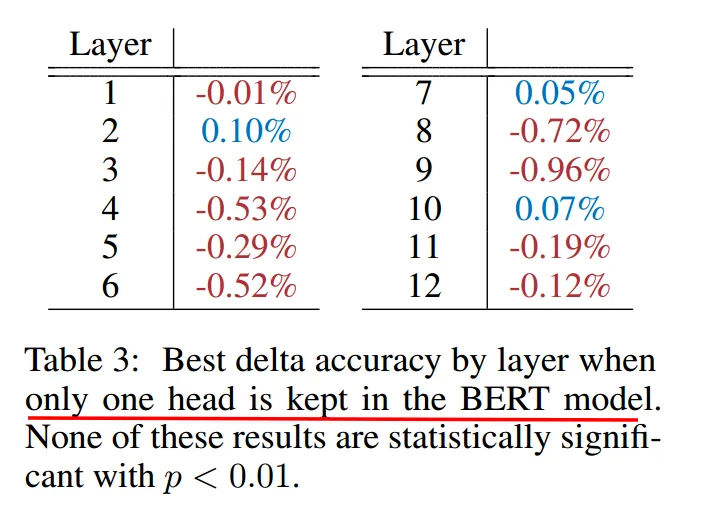

然后作者分析了，每层只保留一个最重要的head后，ACC的变化。可见很多层只保留一个head，performance影响不大。如下图所示

由此可见，直接进行权重矩阵剪枝，也是可行的方案。相比突触剪枝和神经元剪枝，压缩率要大很多。
2.4 蒸馏

2.4.1 蒸馏流程

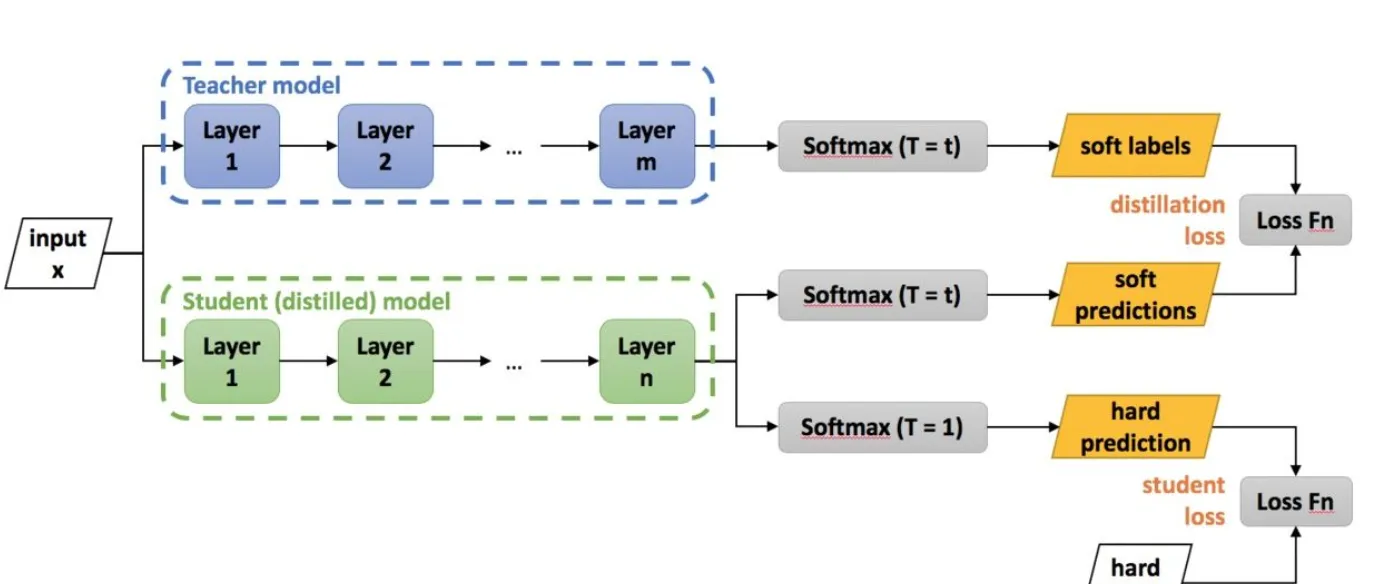

蒸馏本质是student对teacher的拟合，从teacher中汲取养分，学到知识，不仅仅可以用到模型压缩和加速中。蒸馏常见流程如下图所示

1. 老师和学生可以是不同的网络结构，比如BERT蒸馏到BiLSTM网络。但一般相似网络结构，蒸馏效果会更好。
2. 总体loss为 soft_label_loss + hard_label_loss。soft_label_loss可以用KL散度或MSE拟合
3. soft label为teacher模型的要拟合的对象。可以是模型预测输出，也可以是embeddings, 或者hidden layer和attention分布。

针对软标签的定义，蒸馏的方案也是百花齐放，下面分享两篇个人认为非常经典的文章。
2.4.2 distillBERT

DistillBERT: A distilled version of BERT: smaller, faster, cheaper and lighter

DistillBERT由大名鼎鼎的HuggingFace出品。主要创新点为：

1. Teacher 12层，student 6层，每两层去掉一层。比如student第二层对应teacher第三层
2. Loss= 5.0 * Lce+2.0 * Lmlm+1.0 * Lcos

• Lce: soft_label 的KL散度
• Lmlm: mask LM hard_label 的交叉熵
• Lcos：hidden state 的余弦相似度

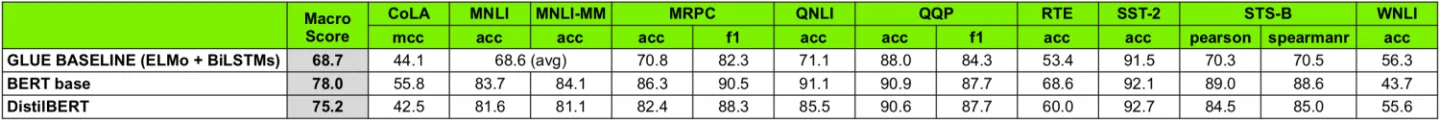

DistilBERT 比 BERT 快 60%，体积比 BERT 小 60%。在glue任务上，保留了 95% 以上的性能。在performance损失很小的情况下，带来了较大的模型压缩和加速效果。

2.4.3 TinyBERT

TinyBERT: Distilling BERT for Natural Language Understanding
总体结构
重点来看下 TinyBERT，它是由华为出品，非常值得深入研究。
